TP-Serie TP585 / TP1012 Positionierer passend zum Crimpwerkzeug JRD-FT8 für M39029-, M24308- und NGC-Steckverbinderkontakte
TP-Serie TP585 / TP1012 Positionierer passend zum Crimpwerkzeug JRD-FT8 für M39029-, M24308- und NGC-Steckverbinderkontakte
Verfügbarkeit für Abholungen konnte nicht geladen werden

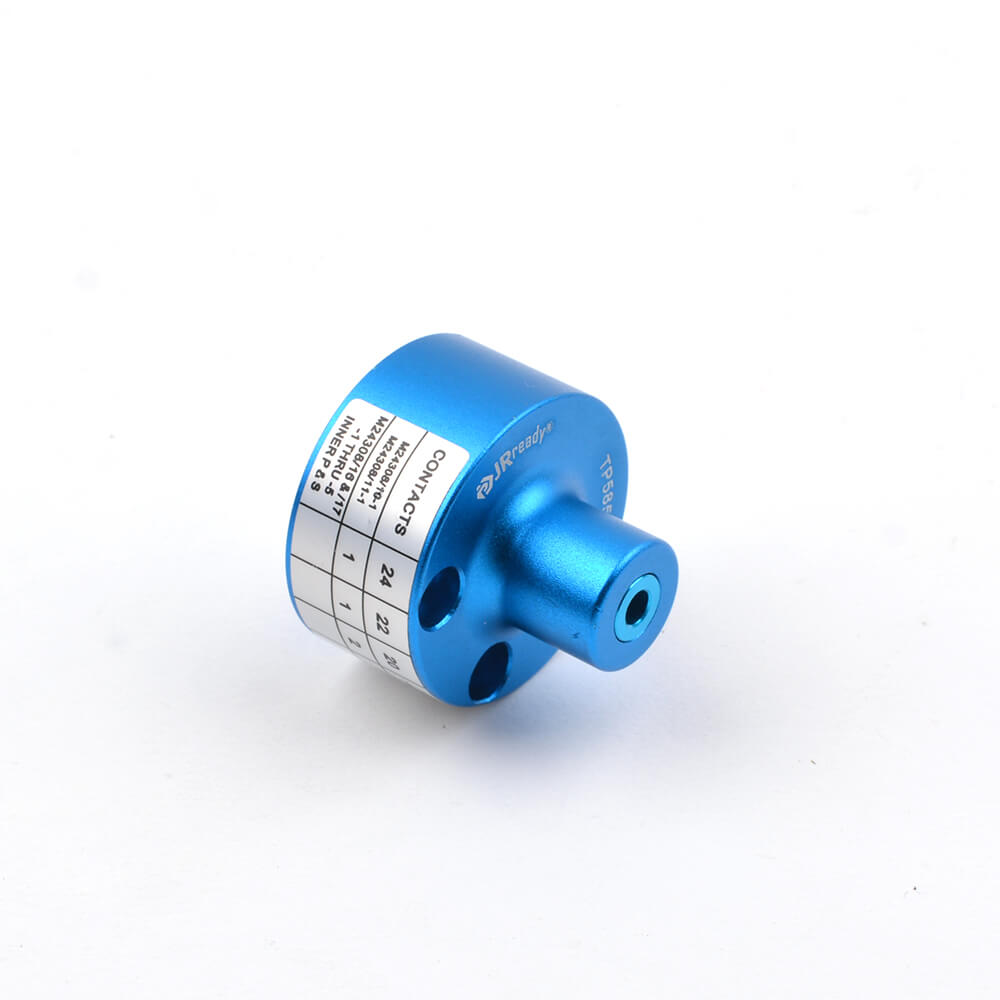

TP-Serie Einzelpositionskopf
Der Einzelpositioniererkopf der TP-Serie lässt sich leicht abnehmen und austauschen.
Es dient zur horizontalen und vertikalen Positionierung der Kontakte zwischen den Eindringkörpern der Werkzeuge, um die Genauigkeit und Konsistenz der Crimpposition sicherzustellen. Gewährleistet jedes Mal eine standardisierte und präzise Crimpung.
- 1. Funktioniert mit dem Crimpwerkzeug JRD-FT8.
- 2. Sorgt jedes Mal für eine standardisierte und präzise Crimpverbindung.
- 3. Das Typenschild am Positionierer gibt an, welche Kontakte der Einzelpositionskopf aufnimmt.
|
Nummer |
Modell |
MIL-Standard |
Kompatibles Kontaktmodell |
|
1 |
TP1012 |
/ |
TE Connectivity / DEUTSCH NGC-Steckverbinder |
|
2 |
TP85 |
M22520/1-07 |
MS18232, MS18233 |
|
3 |
TP360 |
M22520/1-09 |
M39029/18-180, M39029/17-175, M39029/18-180, M39029/16-170 |
|
4 |
TP465 |
M22520/1-11 |
M39029/93-540, M39029/94-604, M39029/11-147, M39029/12-151 |
|
5 |
TP585 |
/ |
M24308/10-1, M24308/11-1, M39029/64-369, M39029/64-657, M39029/63-368, M39029/63-656, M39029/93-598, M39029/94-602 |
Installation eines einzelnen Positionierkopfes
2. Setzen Sie die ausgewählte Einzelpositioniererkopf-Baugruppe auf den Haltering, wobei die Innensechskantschrauben mit den Gewindelöchern ausgerichtet sein müssen.
3. Nachdem der Einzelpositioniererkopf am Haltering anliegt, ziehen Sie die Innensechskantschrauben fest.
4. Die Installation des Einzelpositioniererkopfes ist abgeschlossen.
