JRready M81969 Kit di strumenti di rimozione e installazione DAK12B+DRK12B / DAK16B+DRK16B / DAK20B+DRK20B Kit di strumenti per connettore di contatto

• DAK12B: Progettato secondo MIL-C-81969/17-05 REV.B ; Una piccola fessura sull'asta di installazione garantisce una forza di trazione sufficiente per installare facilmente il contatto nei connettori elettronici
• DRK12B: Progettato secondo MIL-C-81969/19-02 REV.B; Il tubo di rinforzo ha un perno di espulsione per facilitare la rimozione dei contatti
• DAK16B: Progettato secondo M81969/17-04 REV.8 ; Una piccola fessura sull'asta di installazione garantisce una forza di trazione sufficiente per installare facilmente il contatto nei connettori elettronici
• DRK16B: Progettato secondo M81969/19-01 REV.8; Il tubo di rinforzo è dotato di un perno di espulsione per facilitare la rimozione dei contatti
• DAK20B: Progettato secondo MIL-C-81969/17-03 REV.B ; Una piccola fessura sull'asta di installazione garantisce una forza di trazione sufficiente per installare facilmente il contatto nei connettori elettronici
• DRK20B: Progettato secondo MIL-C-81969/19-06 REV.B; Il tubo di rinforzo ha un perno di espulsione per facilitare la rimozione dei contatti
• Dimensioni ridotte, comodo da trasportare, ottima scelta per l'uso all'aperto

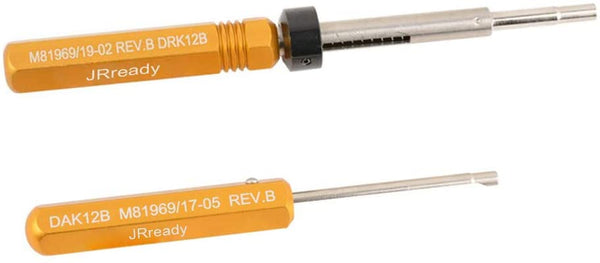

DAK12B DRK12B Kit di strumenti di rimozione e installazione

Strumento di installazione modello: DAK12B
Strumento di rimozione modello: DRK12B

Applicazioni

Modello connettore: MIL-DTL-26482 serie 1
Modello connettore: MIL-DTL-26500
Modello connettore: MIL-DTL-26518 CLASSR
Modello connettore: MIL-C-81703 CLASSR serie 2
Modello connettore: MIL-DTL-26482 SERIE 1
Modello connettore: MIL-DTL-26482 SERIE 1
Modello connettore: MIL-DTL-26500
Modello connettore: MIL-DTL-26500

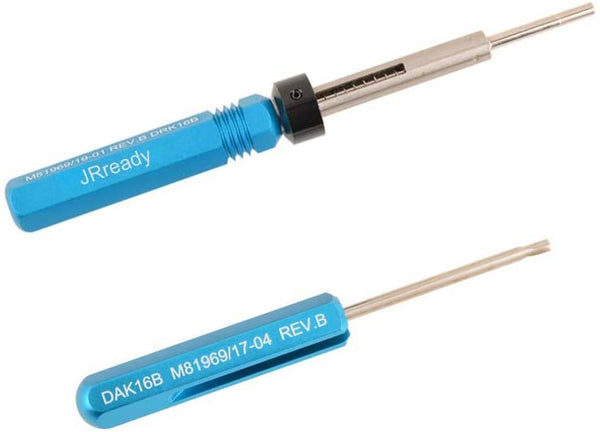

DAK16B DRK16B Kit di strumenti di rimozione e installazione

Strumento di installazione modello: DAK16B
Strumento di rimozione modello: DRK16B

Applicazioni

Modello connettore: MIL-DTL-26482 SERIE 1
Modello connettore: MIL-DTL-26500
Modello connettore: MIL-DTL-26518 CLASSR
Modello connettore: MIL-C-81703 CLASSR SERIE 2

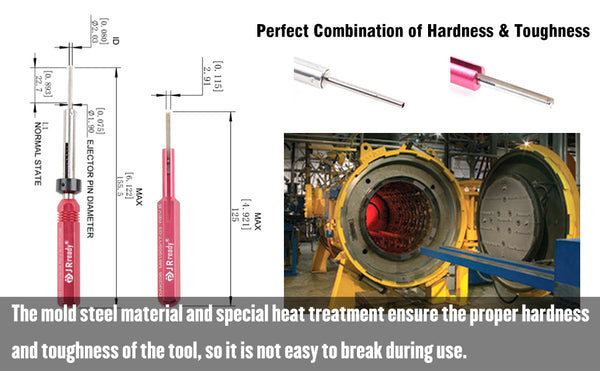

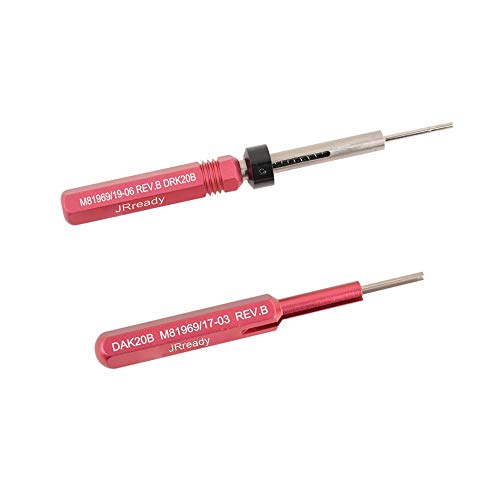

DAK20B DRK20B Kit di strumenti di rimozione e installazione

Strumento di installazione modello: DAK20B
Strumento di rimozione modello: DRK20B

Applicazioni

Modello connettore: MIL-DTL-26482 serie 1
Modello connettore: MIL-DTL-26500
Modello connettore: MIL-DTL-26518 CLASSR
Modello connettore: MIL-C-81703 CLASSR SERIE 2

Istruzioni di installazione

Fase 1: preparare lo strumento e inserire il contatto crimpato nello strumento.
Fase 2: Regolare il contatto crimpato nella posizione corretta.
Fase 3: Spingere delicatamente il contatto crimpato finché non raggiunge la posizione corretta.
Fase 4: Rimuovere lo strumento.

Istruzioni per la rimozione

Fase 1: preparare lo strumento di rimozione e trovare il contatto da rimuovere
Fase 2: Inserire lo strumento di rimozione nel connettore elettrico fino a raggiungere il fondo
Fase 3: Spingere delicatamente il contatto verso l'esterno
Passaggio 4: rimuovere il contatto
