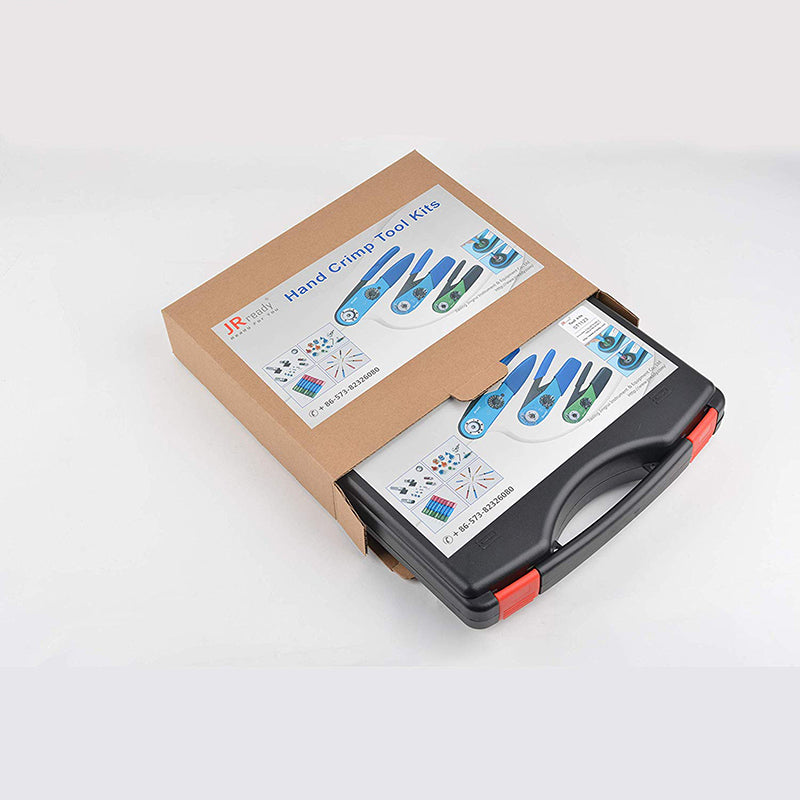

Kit di utensili JRready ST1123: crimpatrice YJQ-W7A 16-28AWG e localizzatori 86-3 86-4 86-6 86-7 per contatti dei connettori M38999 SERIE 1,3,4, M83733, M24308

Kit di utensili a crimpare ST1123 (crimpatrice YJQ-W7A 16-28AWG + localizzatori 86-3+86-4+86-6+86-7) Crimpatura contatti connettore MIL-PRF-38999 SERIE 1,3,4, MIL-DTL-83733, MIL-DTL-24308

• Il kit di utensili a crimpare ST1123 include l'utensile a crimpare manuale a quattro incavi YJQ-W7A, il posizionatore 86-3, il posizionatore 86-4, il posizionatore 86-6 e il posizionatore 86-7;
• Modelli di connettori applicabili: MIL-PRF-38999 SERIE 1, MIL-PRF-38999 SERIE 3, MIL-PRF-38999 SERIE 4, MIL-DTL-83733, MIL-DTL-24308;
• Dimensioni dei contatti applicabili: pin/prese da 16#, 20#, 22#, 22M#, 22D#;
• Intervallo di crimpatura del filo applicabile: 16-28 AWG (1,32-0,08 mm²).

1. La pinza crimpatrice aeronautica YJQ-W7A è progettata secondo la norma MIL-C-22520/7-01. È ampiamente utilizzata per collegare contatti e fili nei connettori elettronici.
2. Il posizionatore 86-3 è progettato secondo MIL-C-22520/7-04 per garantire la precisione e la coerenza della posizione di crimpatura.
3. Il posizionatore 86-4 è progettato secondo MIL-C-22520/7-05 per garantire la precisione e la coerenza della posizione di crimpatura.
4. Il posizionatore 86-6 è progettato secondo MIL-C-22520/7-07 per garantire la precisione e la coerenza della posizione di crimpatura.
5. Il posizionatore 86-7 è progettato secondo MIL-C-22520/7-08 per garantire la precisione e la coerenza della posizione di crimpatura.
6. Dettagli specifici dell'applicazione:
1) Utilizzato per crimpare prese 22#, 22M#, 22D# nei connettori SERIE MIL-PRF-38999. Numero di parte dei contatti: M39029/56-350, M39029/56-349, M39029/56-348;
2) Crimpare i pin/prese da 20# nei connettori della SERIE MIL-PRF-38999. Numero di parte dei contatti: M39029/58-363, M39029/56-351;
3) Crimpare i pin/prese da 16# nei connettori della SERIE MIL-PRF-38999. Numero di parte dei contatti: M39029/58-364, M39029/56-352;
4) Crimpare le prese 22#, 22M#, 22D# nei connettori della SERIE MIL-PRF-38999. Numero di parte dei contatti: M39029/56-350, M39029/56-349, M39029/56-348;
5) Crimpare i pin 22#, 22M#, 22D# nei connettori della SERIE MIL-PRF-38999. Numero di parte dei contatti: M39029/58-362, M39029/58-361, M39029/58-360;
6) Crimpare la presa 22D# nei connettori della SERIE MIL-DTL-83733. Numero parte contatti: M39029/57-354;
7) Pin/presa Crimp22# nei connettori della serie MIL-DTL-24308. Numero parte contatti: M39029/58-360.
